WJ41H波紋管截止閥

打印

郵箱

	產品名稱：	WJ41H波紋管截止閥
	產品型號：	WJ41H

	咨詢電話：021-54082321 黃先生13045666422

產品描述

國標波紋管截止閥適用于公稱壓力PN1.6-4.0MPa,工作溫度-20℃-350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。

其主要結構特點：
1、產品結構合理、密封可靠、性能優良、造型美觀；
2、密封面堆焊Co硬質合金、耐磨、耐腐、抗磨擦性能好、使用壽命長；
3、閥桿調質及表面氮化處理，有良好的抗腐和抗磨擦性能；
4、雙重密封，性能更可靠；
5、閥桿升降位置指示更直觀；
6、零件材料，法蘭和對焊尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

國標波紋管截止閥

技術規范：

結構形式 construction	BB-BG-OS&Y
驅動方式 operation	手動hand-operated
驅動方式 operation	氣動 pneumatic
設計標準 design standard	DIN3356
結構長度 face to face dimension	DIN3202
連接法蘭 flanged ends	DIN2543-2545
試驗和檢驗 test&inspection	DIN3230

產品性能規范：

公稱壓力(MPa) nominal pressure	殼體試驗壓力(MPa) shell test	密封試驗壓力(MPa) sealing test	適用溫度(℃) suitable temp	適用介質 suitable madium
1.6	2.4	1.76	-20℃-350℃	水、蒸汽、油品等 water,steam,oil,etc.
2.5	3.75	2.75
4.0	6.0	4.4

主要零部件材質：

序號NO.	名稱part name	材質material
1	閥體body	WCB、F304、F316
2	閥瓣disc	2CR13、F304、F316
3	軸銷hinge pin	F304、F316
4	波紋管組件bellows combination	F304、F316L
5	閥蓋bonnet	WCB、F304、F316
6	填料packing	柔性石墨Flexible graphite、PTFE
7	壓套gland	25#、F304、F316
8	定位片locator	25#、F304、F316
9	閥桿螺母stem nut	銅合金ZQA19-4
10	手輪hand wheel	碳鋼carbon steel
11	并帽cap	25#
12	油杯oil cup	黃銅brass
13	六角螺母hexagon nut	ASTMA193 2H、A193-8、A193-8M
14	雙頭螺栓bolt	ASTMA193 B7、A193-B8、A193-B8M
15	墊片gasket	柔性石墨+不銹鋼 flexible graphite+stainless steel、PTFE
16	閥桿stem	2Cr13、F304、F316

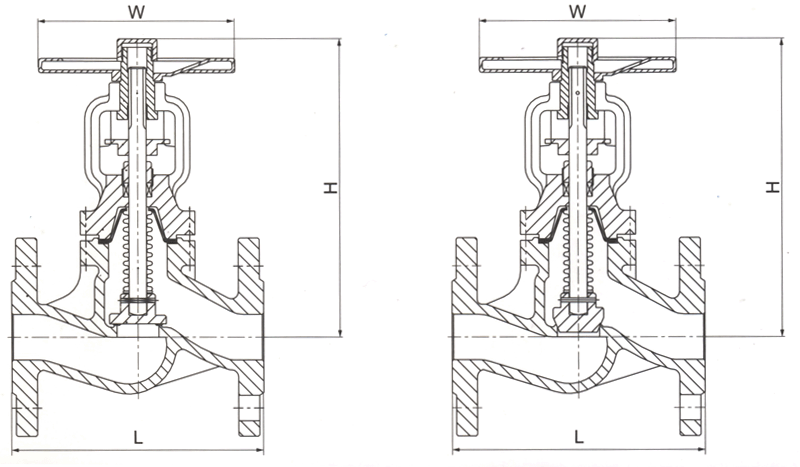

WJ41H-16

壓力等級 pressure	PN16
口徑size	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	205	205	217	230	235	240	285	310	370	430	445	560	695	740
W	120	120	140	140	160	180	180	200	250	300	300	400	520	520
重量Weight	4.5	4.8	5.5	7.8	9.5	12.7	18.6	23.5	39.5	56.8	76.1	115	237.2	399.5
行程h	7	7	12	13	14	15	19	23	28	35	42	52	64	75
Kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

WJ41H-25

壓力等級 pressure	PN25
口徑size	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	205	205	217	230	235	240	285	310	370	430	445	560	695	740
W	120	120	140	140	160	180	180	200	250	300	300	400	520	520
重量Weight	4.5	4.8	5.5	8	9.8	13	19.2	24.3	43.7	57.9	81.6	137	288.1	420
行程h	7	7	12	13	14	15	19	23	28	35	42	52	64	75
Kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

WJ41H-40

壓力等級 pressure	PN40
口徑size	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	205	205	217	230	235	240	285	310	370	430	445	560	695	740
W	140	140	140	160	180	180	200	250	300	350	350	450	520	520
重量Weight	4.5	4.8	5.5	8.3	10.5	13.6	20.5	25.6	46.1	61.2	85	159	308.5	445
行程h	7	7	12	13	14	15	19	23	28	35	42	52	64	75
Kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635
