T308、T301電、手動矩（圓）形多葉調節蝶閥

打印

郵箱

	產品名稱：	T308、T301電、手動矩（圓）形多葉調節蝶閥
	產品型號：	T308、T301

	咨詢電話：021-54082321 黃先生13045666422

產品描述

T308、T301電、手動矩（圓）形多葉調節蝶閥的詳細資料：

用途Use

     T308（方形）、T301（圓形）系列多葉調節蝶閥廣泛應用于冶金、化工、建材、電站、玻璃等行業的通風、環保工程的含塵冷風或熱風氣體管道中，特別適用于風機的進出口作為風量調節或啟閉裝置，從而減少風機的啟動力矩，可與各種執行器配套使用組成不同性能裝置。

特點 Characteristic

  多葉調節蝶閥中的閥體、閥板采用優質碳鋼或不銹鋼板焊接而成。具有結構簡單、流阻小、重量輕、轉動靈活、使用壽命長、操作維護方便等優點。

主要性能規范 Specifications

公稱壓力	0.05MPa
額定轉角	0～90°
泄漏率	≤5%（低泄漏率型≤2%）
工作溫度	t≤180℃
適用介質	空氣、煙氣、含塵氣體等

電動裝置主要參數 Main parameter of the electronic device

產 品型號	T308s、T301s	T308b、T301b	T308a、T301a
控制特點	手動 ≤DN400或400×400 時為手柄傳動， ≥DN400或400×400 時為蝸輪蝸桿傳動	兩為開關型	調節型
電動裝置型號		Q型（或其他）	ZKJ（或其他）
電壓		AC380V （按所選裝置定）	AV220V或AV380V （按所選裝置定）
輸入型號			DC0～10（4～20）mA （用戶自定）

主要零件材料 Parts material

閥體	優 質 碳鋼
閥板	優 質 碳鋼
閥軸	不銹鋼
填料	柔性石墨

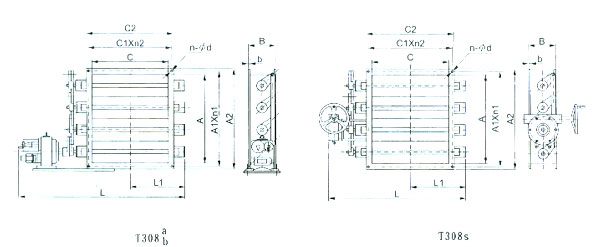

方矩形多葉調節蝶閥外形結構簡：

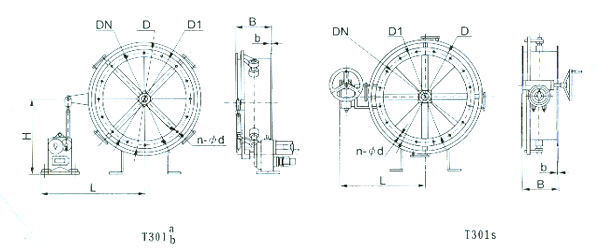

電動圓形多葉調節蝶閥外形結構簡圖：

安裝使用及配套說明 Install and use

   1.手柄式結構：閥桿露出的方頭頂端上刻有溝槽，當順時針?lè)较虬鈩?dòng)時，溝槽現與管路平行為閥開，反之為閥關。
   2.蝸輪式或電動式結構在手動操作時，不得在手輪上增加加長桿。手輪順時針旋轉時為閥開，反之為閥關。
   3.本閥可水平或垂直安裝，但閥軸應處于水平位置。傳動裝置不允許做起吊用，并嚴禁碰撞。
   4.電動執行機構技術參數及接線原理圖請參閱電動執行機構說明書。
   5.需附件請注明（伺服放大器、電動操作器、控制箱、配法蘭等）。

電、手動方矩形多葉調節蝶閥主要外形及連接尺寸表

單位：mm

A×C	A1×n1	C1×n2	A2×C2	n-фd	B	L1	電動		手動
A×C	A1×n1	C1×n2	A2×C2	n-фd	B	L1	L	電動裝置	L	手動裝置
160×320	100×2	120×3	266×386	10-ф12	210	240	890	ZKJ-210	610	手柄式
200×320	120×2	120×3	266×386	10-ф12		240	890		610
200×400	120×2	110×4	266×466	12-ф12		280	930		690
200×500	120×2	135×4	266×566	12-ф12		330	1020		790
250×250	145×2	145×2	316×316	8-ф12		210	830		550
250×320	145×2	120×3	316×386	10-ф12		240	890		610
250×400	145×2	115×4	316×466	12-ф12		280	930		690
250×500	145×2	135×4	316×565	12-ф12		330	1020		790
250×630	145×2	138×5	316×696	14-ф15		395	1150		820
320×320	120×3	120×3	386×386	12-ф12		240	890		610
400×320	147×3	120×3	466×386	12-ф12		240	890		610
400×400	147×3	147×3	466×466	12-ф12		280	930		690	S01
500×320	135×4	120×3	566×386	14-ф12		240	890		610
500×400	135×4	147×3	566×466	14-ф12		280	930		690
500×500	135×4	135×4	566×566	16-ф12		310	1020		820
630×320	138×5	127×3	719×409	16-ф12	220	240	890	ZKJ-310	690
630×400	138×5	115×4	719×489	18-ф12		280	1045		860
630×500	138×5	140×4	728×59	18-ф15		375	1245		980
630×630	138×5	138×5	728×728	20-ф15		440	1375		1110
800×320	123×7	127×3	898×418	20-ф15	210	240	890	ZKJ-210	690
800×400	123×7	115×4	898×498	22-ф15		280	930	ZKJ-210	860
800×500	123×7	140×4	898×598	22-ф15		330	1245	ZKJ-310	960
800×630	123×7	138×5	898×728	24-ф15		440	1375	ZKJ-310	1180
800×700	123×7	127×6	898×798	26-ф15		475	1590	ZKJ-410	1280	S02
800×800	123×7	123×7	898×898	28-ф15		525	1690		1380
960×840	128×8	129×7	1058×938	30-ф15		545	1735		1420
1000×320	133×8	127×3	1098×398	22-ф15		285	1065	ZKJ-310	700	S01
1000×400	133×8	120×4	1098×498	24-ф15		325	1145		780
1000×500	133×8	140×4	1098×598	24-ф15		375	1245		880
1000×630	133×8	138×5	1098×728	26-ф15		440	1520	ZKJ-410	1200	S02
1000×800	133×8	123×7	1098×898	30-ф15		525	1690		1370
1000×1000	133×8	133×8	1100×1100	32-ф15		625	1890		1570
1250×400	131×10	115×4	1348×498	28-ф15	220	325	1290		910	S03
1250×500	131×10	140×4	1348×598	28-ф15		375	1390		1010
1250×630	131×10	138×5	1348×728	30-ф15		440	1520		1140
1250×800	131×10	123×7	1348×898	34-ф15		525	1690		1310
1250×1000	131×10	133×8	1348×1098	36-ф15		625	1890		1510
1280×1120	134×10	131×9	1380×1220	38-ф18		685	2010		1630
1280×1400	134×10	133×11	1380×1500	42-ф18		825	2090		1910
1600×500	139×12	140×4	1710×600	32-ф15		375	1390		1010
1600×630	139×12	138×5	1710×730	34-ф15		440	1520		1140
1600×800	139×12	123×7	1710×900	38-ф18		525	1690		1310
1600×1000	139×12	133×8	1710×1100	40-ф18		625	1990	ZKJ-510	1560	S04
1600×1250	139×12	131×10	1710×1350	44-ф18		750	2240		1810
1600×1280	139×12	134×10	1710×1380	44-ф18		765	2270		1840
1800×1300	135×14	139×10	1960×1460	48-ф18		775	2290		1870
2000×800	129×16	123×7	2100×900	46-ф18		525	1790		1360
2000×1000	129×16	133×8	2100×1100	48-ф18		625	1990		1560

電、手動方矩形多葉調節蝶閥主要外形及連接尺寸表

單位：mm

A×C	A1×n1	C1×n2	A2×C2	n-фd	B	L1	電動		手動
A×C	A1×n1	C1×n2	A2×C2	n-фd	B	L1	L	電動裝置	L	手動裝置
2000×1250	129×16	131×10	2100×1350	52-ф18	220	750	2240	ZKJ-610	1810	S05
2000×1200	129×16	129×10	2160×1360	52-ф18		725	2190		1760
2000×1400	129×16	136×11	2160×1560	54-ф18		850	2440		2010
2250×1600	2340×1690	139×11	2410×1760	54-ф18		950	2860		2280
2400×1800	2490×1890	135×14	1560×1960	64-ф18		1050	3060		2480
2520×1800	2610×1890	135×14	2680×1960	64-ф18		1050	3060		2480

電、手動圓形多葉調節蝶閥主要外形及連接尺寸表

單位：mm

DN	D	D1	n-фd	b	B	電動多葉蝶閥		手動多葉蝶閥
DN	D	D1	n-фd	b	B	L	電動裝置	L	手動裝置
355	435	395	8-ф12	6	300	545	ZKJ-210	490	S01
400	500	450	8-ф12	8		575		520
450	550	500	8-ф12	8		600		550
500	620	560	12-ф12	8		635		585
560	680	620		8		665		615
600	720	660		8		685		635
630	750	690		10		700		650
650	770	710		10		710		660
710	830	770	16-ф12	10		765	ZKJ-310	715	S02
750	870	810		10		785		735
780	900	840		10		500		735
800	920	860		10	350	510		760
840	960	900		10		530		780
900	1030	970	16-ф15	10		905	ZKJ-410	835	S03
1000	1130	1070	20-ф15	12		955		885
1040	1160	1100		12		970		900
1100	1230	1170		12		1005		935
1120	1250	1190	24-ф15	12		1015		945
1170	1300	1240		12		1040		970
1200	1330	1270		12		1055		985
1250	1380	1310		12		1080		1010
1300	1430	1370		12	400	1105		1035
1400	1530	1470		16		1255	ZKJ-510	1140	S04
1500	1630	1570	28-ф15	16		1305		1190
1600	1740	1680		16		1360		1250
1800	1940	1880		16		1460		1350
2000	2140	2080	32-ф15	20		1560		1450
2200	2340	2280	32-ф15	20	500	1660		1550
2400	2540	2480	36-ф15	20		1760		1650
2500	2640	2580		20		1810		1700
2600	2740	2680		20		1860		1750
2800	2940	2880		20		2050	ZKJ-610	1850	S05
3000	3140	3080	40-ф15	20		2150		1950
3200	3340	3280	44-ф15	20		2250		2050
