暗桿彈性座封閘閥，閥門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象，更有效的節約安裝空間。 彈性座封閘閥可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、治金、能源系統等流體管線上作為調節和截流裝置使用。本軟密封閘閥采用無凹腔結構，閥體閥蓋內外表面噴涂環氧樹脂，閘板表面包覆橡膠，這樣從根本上杜絕了腐蝕發生的可能性，閥桿密封處舍棄填料而采用“O”形密封圈，使得蜜蜂更加可靠。根據需要，本彈性座封閘閥可以采用操作桿、手輪、電動及氣動等方式操作。

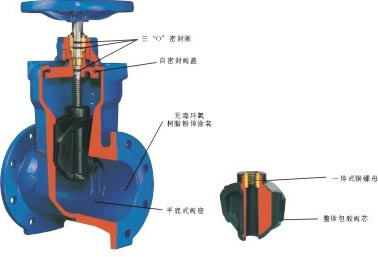

結構特點
1.整體閥蓋暗桿設計，結構緊湊；閥桿螺母與閘板兩體結構，無卡阻現象發生；直通道，無泄留凹腔；閥桿密封采用“O”形密封圈。
2.有優秀的防腐性能,殼體內，外表面噴涂環氧樹脂，需要時內表面襯搪瓷；連接螺栓采用內六角螺栓，頂部膠封。
3.可靠的衛生性環氧樹脂符合衛生標準GB/T17219-1998,閘板整體包覆符合衛生檢驗的橡膠；閥桿、閥桿螺母等零件采用不受水腐蝕的不銹鋼或青銅等到材料。 適用飲用水、給排水、污水處理、天然氣與煤氣、工業以及食品等行業。
主要性能參數
| 壓力等級 |
1.0MPa、1.6MPa、2.5MPa |
| 閥體耐壓 |
1.5MPa、2.4MPa、3.75MPa |
| 密封試驗 |
1.1MPa、1.76MPa、2.75MPa |
| 工作溫度 |
0～80℃ |
| 適用介質 |
水、油、蒸氣等 |
主要零件材料
| 序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
| 1 |
閥體 |
球墨鑄鐵 |
8 |
止推墊 |
錫青銅 |
| 2 |
閘板 |
球墨鑄鐵外覆EPDM |
9 |
軸套 |
錫青銅 |
| 3 |
螺栓 |
鍍鋅 |
10 |
螺栓 |
鍍鋅 |
| 4 |
密封圈 |
NBR |
11 |
軸蓋 |
球墨鑄鐵 |
| 5 |
閥蓋 |
球墨鑄鐵 |
12 |
防塵罩 |
NBR |
| 6 |
閥桿 |
不銹鋼 |
13 |
手輪 |
鑄鐵 |
| 7 |
“O”形密封圈 |
NBR |
14 |
緊固螺母 |
鍍鋅 |
主要尺寸及重量
| 型號 |
公稱口徑DNmm |
L |
D1 |
D |
Z-Φd |
H |
| 1.0MPa |
1.6MPa |
1.0MPa |
1.6MPa |
RVC(H)X
Z45X
Z41X |
50 |
180 |
125 |
165 |
4-Φ18 |
268 |
| 65 |
190 |
145 |
185 |
4-Φ18 |
296 |
| 80 |
240 |
160 |
200 |
8-Φ18 |
340 |
| 100 |
250 |
180 |
235 |
8-Φ18 |
367 |
| 125 |
254 |
210 |
250 |
8-Φ18 |
424 |
| 150 |
280 |
240 |
290 |
8-Φ23 |
515 |
| 200 |
300 |
295 |
340 |
8-23 |
12-23 |
550 |
| 250 |
380 |
350 |
355 |
410 |
12-23 |
12-25 |
685 |
| 300 |
400 |
400 |
410 |
460 |
12-23 |
12-25 |
760 |
| 350 |
430 |
460 |
470 |
520 |
16-23 |
16-25 |
845 |
| 400 |
406 |
515 |
525 |
580 |
16-26 |
16-30 |
945 |
| 450 |
432 |
565 |
585 |
640 |
20-26 |
20-30 |
1020 |
| 500 |
457 |
620 |
650 |
715 |
20-26 |
20-34 |
1140 |
| 600 |
508 |
725 |
770 |
840 |
20-30 |
20-36 |
1320 |
RVXX表示明桿式閘閥，RVXP表示附省力裝置。
RRXX表示明桿式閘閥。
RRHX表示明桿式附手輪。
RREX表示明桿式附電動操作裝置。
RVCX表示非明桿式附傳動帽。
RVHX表示非明桿式附手輪。
RVHS表示非明桿式信號顯示器。

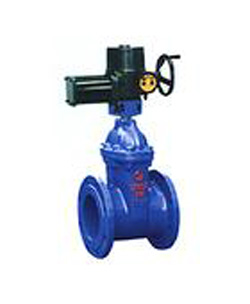

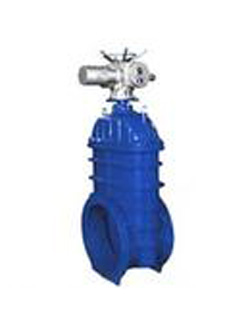

RVEX表示非明桿式附電動操作裝置。
RVCH表示非明桿式附傳動帽臥式操作裝置。
RVHH表示非明桿式附手輪臥式操作裝置。 |
