X43F美標卡套軟密封旋塞閥

打印

郵箱

	產品名稱：	X43F美標卡套軟密封旋塞閥
	產品型號：	X43F

	咨詢電話：021-54082321 黃先生13045666422

產品描述

卡套式旋塞閥是采用帶通孔的塞體作為啟閉件，塞體隨閥桿轉動,來實現啟閉動作的閥門。塞體多為圓錐體，也有圓柱體的，結構簡單、啟閉迅速、流阻小、維修方便，密封性能好等特點。驅動方式: 手柄，蝸輪蝸桿傳動，氣動，電動。美標卡套軟密封旋塞閥廣泛應用于化工、石油、輕紡、水電、食品制藥、醫藥、造紙等工業管道的系統控制。

X43F型美標卡套式軟密封旋塞閥其主要結構特點：
1、產品結構合理、密封可靠、性能優良、造型美觀。
2、它的密封性是通過卡套四周的密封面來實現的。獨特的360°金屬唇邊保護固定卡套。
3、正封牌閥門沒有空腔給介質積聚。
4、金屬唇邊在旋塞轉時提供自潔的作用，適合于粘稠和易結垢的工況。
5、雙向流動，使用安裝更方便。

◆技術規范

結構形式	BC
驅動方式	手柄，蝸輪蝸桿傳動，氣動，電動
設計標準	API599，API6D
結構長度	ASME B16.10
連接法蘭	ASME B16.5
試驗和檢驗	API598.API6D

注：閥門連接法蘭尺寸可根據用戶要求設計制造。

◆產品性能規范

公稱壓力(LB)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	適用溫度(℃)	使用介質
150	3.0	2.2	≤180℃	水、蒸汽、油品等
300	7.5	5.5
600	15.0	11.0
900	22.5	16.5

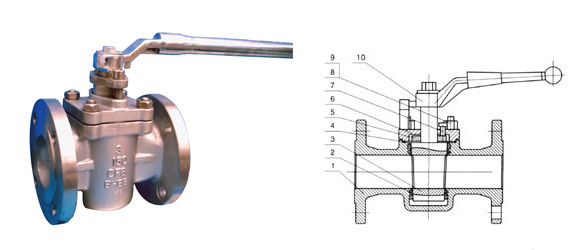

◆主要零部件材質

序號	名稱	材質
1	閥體	ASTM A216 WCB ASTM A217-WC1，WC6，WC9，C5 ASTM A351-CF8，CF8M，CF3，CF3M
2	卡套	PTFE
3	塞子	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316
4	墊片	柔性石墨+不銹鋼
5	調整墊	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316
6	閥蓋	ASTM A216 WCB ASTM A217-WC1，WC6，WC9，C5 ASTM A351-CF8，CF8M，CF3，CF3M
7	調整螺栓	ASTM A193-B7,A320-B8,A193-B8M
8	六角螺母	ASTM A194-2H,A194-8,A194-8M
9	螺栓	ASTM A193-B7,A320-B8,A913-B8M
10	手柄	ASTM A105-WCB

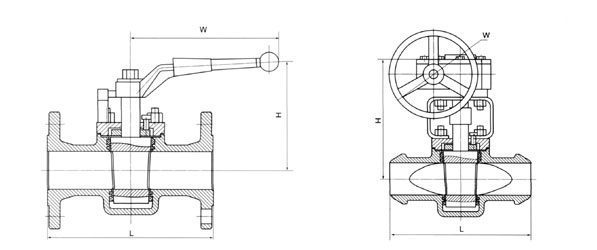

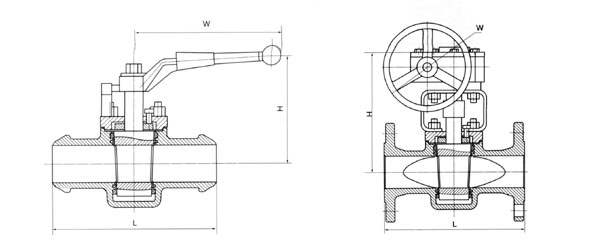

型號		YDAX43-150LB
壓力等級		150LB
口徑Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口徑Size	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		108	117	127	140	165	178	190	203	229	254	267	292	330	356	381
H		110	115	115	135	140	150	165	180	380	460	520	580	620	680	760
W		175	175	175	220	280	305	350	405	300	300	320	320	350	380	450
重量（kg）		8.5	9.5	10.5	12	14	18	22	26	40	60	70	130	219	381	570

注:四寸及以上為蝸輪操作4"

型號		YDAX43-300LB
壓力等級		300LB
口徑Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口徑Size	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		140	152	165	178	190	216	241	283	305	381	403	419	457	502	762
H		110	115	115	135	140	150	165	180	380	460	520	580	620	680	760
W		175	175	175	220	280	305	350	405	300	300	320	320	350	380	450
重量（kg）		9.5	10.5	12	14	16	20	24	29	53	75	85	185	230	390	550

注:四寸及以上為蝸輪操作4"

型號		YDAX43-600LB
壓力等級		600LB
口徑Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口徑Size	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		165	190	216	229	241	292	330	356	432	508	559	660	787	838	889
H		110	115	115	135	140	150	165	180	380	460	520	580	620	680	760
W		175	175	175	220	280	305	350	405	300	300	320	320	350	380	450
重量（kg）		11	13	17	20	23	27	31	36	72	98	141	245	330	515	710

注:四寸及以上為蝸輪操作4"

型號		YDAX43-900LB
壓力等級		900LB
口徑Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口徑Size	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		229	229	254	279	305	368	419	381	457	559	610	737	838	965	1029
H		110	115	115	135	140	150	165	180	380	460	520	580	620	680	760
W		175	175	175	220	280	305	350	405	300	300	320	320	350	380	450
重量（kg）		13	16	21	24	28	32	40	47	91	117	165	285	420	610	860

注:四寸及以上為蝸輪操作4"
