產品特點及用途

　　 ZYC型自力式壓差控制閥，是一種利用介質自身的壓力變化進行自我控制而保持流經該被控系統介質壓差不變的閥門。適用于供暖方式采用雙管系統的壓差控制，保證系統基本不變，降低嗓音，平衡阻力，消除熱網和水力失調。

主要技術參數

　　

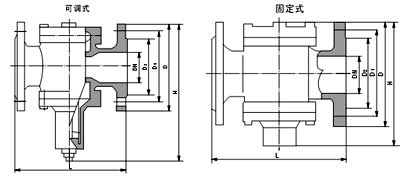

結構簡圖

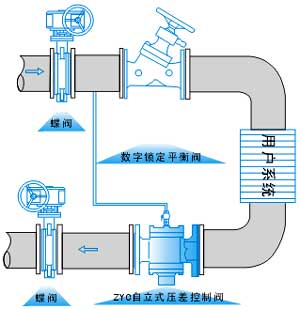

安裝示意圖

主要外形安裝尺寸：

DN(mm)L	連接方式110	L(mm)110	H(mm)		流量(M3/h)	適用介質	介質溫度	主要零件材料
			定壓差型	可調壓差型
15	螺紋	110	95	145	0.2-1	水	0-100℃	閥體,上蓋和下蓋為鑄鐵\閥芯為銅\膜片為尼龍強化橡膠\彈簧為不銹鋼
20		110	110	150	0.3-1.5
25		115	130	165	0.5-2
32	法蘭	130	140	190	1-4
40		200	190	340	1.5-6
50		215	205	355	2-8
65		230	240	390	3-12
80		275	300	500	5-20
100		290	350	550	10-30
125		310	380	580	15-45

主要技術參數：

型號	公稱壓力	殼體試驗壓力	壓差控制范圍
			定壓差型	可調壓差型
ZYC-16-H3T	1.6MPa	2.4MPa	10KPa\20KPa\30KPa	10-30KPa
