產品型號：GM
產品名稱：高真空隔膜閥產品特點：設計與制造：GB122239 結構長度：GB12221、JB1688 法蘭連接尺寸：GB4216、JB78 GM
二、用途：
本真空隔膜閥是真空系統中，供切斷或接通氣流之用。基中，連接管焊接式更溴化鋰制冷設備中的理想配件。
適用溫度：NBR -25~100℃ FKM? -30~150℃
適用介質：空氣及非腐蝕性氣體
適用范圍：105~1.3×10-4
漏率：6.7×10-4
三、材料：
閥體：碳鋼、不銹鋼
隔膜：丁晴橡膠、氟橡膠
閥桿：不銹鋼
四、測試：
襯里層：電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）
閥體：PN×1.5
密封：PN×1.1

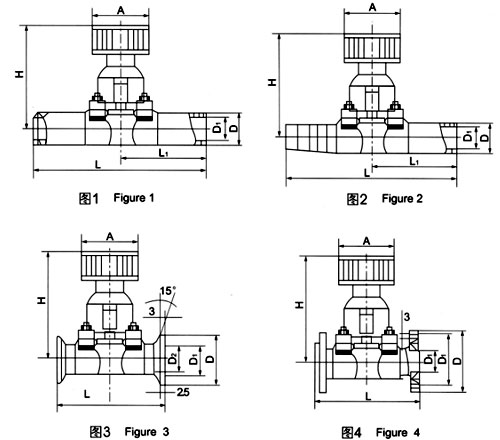

五、I型連接管焊接（圖1）：
|
型號 |
DN |
D |
H |
A |
L |
L1 |
|
GM-10C-H（I） |
10 |
19 |
80 |
55 |
240 |
120 |
|
GM-25C-H（I） |
25 |
32 |
105 |
80 |
240 |
120 |
|
GM-40C-H |
40 |
45 |
133 |
100 |
240 |
120 |
|
GM-50C-H |
50 |
57 |
157 |
100 |
240 |
120 |
|
GM-10D-H（I） |
10 |
19 |
77．5 |
50 |
150 |
150 |
|
GM-25D-H（I） |
25 |
32 |
105 |
60 |
75 |
75 |
六、II型連接管焊接（圖2）：
|
型號 |
DN |
D |
H |
A |
L |
L1 |
|
GM-10C-H（II） |
10 |
19 |
80 |
55 |
195 |
120 |
|
GM-25C-H（II） |
25 |
32 |
105 |
80 |
236 |
120 |
|
GM-10D-H（II） |
10 |
19 |
77．5 |
50 |
150 |
75 |
|
GM-25D-H（II） |
25 |
32 |
105 |
66 |
175 |
75 |
七、III型連接管焊接（圖3）：
|
型號 |
DN |
D |
H |
A |
L |
L1 |
|
GM-10C-KF |
10 |
30 |
12．2 |
80 |
55 |
75 |
|
GM-25C-KF |
25 |
40 |
26．2 |
105 |
80 |
120 |
|
GM-40C-KF |
40 |
50 |
41．2 |
133 |
100 |
120 |
八、IIII型連接管焊接（圖4）：
|
型號 |
DN |
D |
H |
A |
L |
L1 |
n-φc |
|
GM-10C |
10 |
46 |
36 |
80 |
55 |
75 |
4-φ6 |
|
GM-25C |
25 |
70 |
55 |
105 |
80 |
120 |
4-φ7 |
|
GM-40C |
40 |
100 |
80 |
133 |
100 |
150 |
4-φ9 |
|
GM-50C |
50 |
110 |
90 |
157 |
100 |
180 |
4-φ9 | |
