產品描述

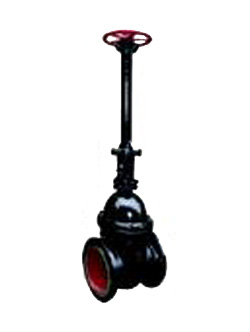

Z44T/W-10明桿楔式閘閥的詳細資料：
明桿楔式閘閥，采用HT200材質，抗拉伸，產品密封性能極好。使用壽命長，外觀優美。楔式閘閥是國標大體重型閘閥，使用溫度可達200度，可廣泛用于電廠，化工，石油等行業，是高質量閥門。楔式閘閥可過水，蒸汽，油品等介質。產品有銅密封，不銹鋼密封，本體密封等多種密封形式。客戶可以根據自己的使用標準要求選擇不同的品種。楔式閘閥廣泛應用于各大電廠，化工廠，石油行業等高要求高標準的行業。
明桿楔式閘閥-主要技術參數
|
型號 |
公稱壓力MPa |
試驗壓力MPa |
工作 溫度 |
使用 介質 | |||||
|
強 度 |
密封（液） |
低壓密封（氣） | |||||||
|
Z44W-10 |
1.0 |
1.5 |
1.1 |
0.6 |
≤80℃ |
水、蒸汽、油 | |||
|
Z44T-10 | |||||||||
明桿楔式閘閥-主要零件材料
|
型號 |
閥體 |
閥蓋 |
閘板 |
閥桿螺母 |
閥桿 |
填料 | |||
|
Z44W-10 |
灰鑄鐵 |
灰鑄鐵 |
銅 |
碳鋼、不銹鋼 |
油浸石棉盤根 | ||||
|
Z44T-10 |
灰鑄鐵 | ||||||||
明桿楔式閘閥-主要外形尺寸
|
口 徑 DN（mm) |
Z44T/W-10 | |||
|
L |
D |
H |
D0 | |
|
40 |
165 |
145 |
295 |
160 |
|
50 |
180 |
160 |
325 |
180 |
|
65 |
195 |
180 |
380 |
180 |
|
80 |
210 |
195 |
420 |
200 |
|
100 |
230 |
215 |
520 |
200 |
|
125 |
255 |
245 |
610 |
240 |
|
150 |
280 |
280 |
710 |
240 |
|
200 |
330 |
335 |
915 |
320 |
|
250 |
380 |
390 |
1095 |
320 |
|
300 |
420 |
445 |
1275 |
400 |
|
350 |
450 |
500 |
1500 |
400 |
|
400 |
480 |
565 |
1760 |
500 |
|
450 |
510 |
615 |
1920 |
500 |
|
500 |
540 |
670 |
2170 |
720 |
|
600 |
600 |
780 |
- |
- |
|
700 |
660 |
895 |
- |
- |
|
800 |
720 |
1010 |
- |
- |
|
900 |
780 |
1110 |
- |
- |
|
1000 |
840 |
1220 |
- |
- |
|
1200 |
960 |
1450 |
- |
- |
